Thông số kỹ thuật:
- Điện áp sử dụng: 18~80VDC.
- Dòng cung cấp cho động cơ: 2.6~7.2A
- Tự động điều chỉnh tương thích với các trạng thái hoạt động của động cơ.
- Xung ngõ vào lên đến 300Khz.
- Tín hiệu ngõ vào dạng 5V-TTL và có cách ly Opto.
- 16 chế độ lựa chọn vi bước tối đa 40000steps/rev.
- Tương thích với motor 2 phase và 4 phase.
- Hỗ trợ chức năng PUL/DIR hoặc CW/CCW.
- Bảo vệ ngắn mạch, quá dòng, quá áp
Thông Số Kỹ Thuật:
- Kích thước: 21x25MM
- Điện áp sử dụng: DC2-10V
- Tín hiệu kích: DC1.8-7V
Thông số kỹ thuật :
- Trình điều khiển động cơ cầu H kép: có thể điều khiển hai động cơ DC hoặc một động cơ bước lưỡng cực
- Điện áp hoạt động: 2.7-10.8V
- Dòng điện đầu ra: 1.2 A liên tục (2A đỉnh) cho mỗi động cơ
- Đầu ra động cơ có thể được đấu song song để cung cấp 2.4 A liên tục (4A đỉnh) cho một động cơ duy nhất
- Đầu vào tương thích 3V và 5V
- Khóa dưới điện áp và bảo vệ chống quá dòng và quá nhiệt
- Mạch bảo vệ điện áp ngược
- Giới hạn dòng điện có thể được kích hoạt bằng cách thêm điện trở cảm nhận (không bao gồm)
Thông số kỹ thuật:
- Điện áp : DC9-60V
- Dòng tiêu thụ: 20A.
- Tần số: 15kHz
- Kích thước:85x58x38MM
Thông số kỹ thuật:
- Điện áp : DC6-28V
- Có đảo chiều
- Dòng tiêu thụ: 3A.
- Kích thước:32x50x15MM
Thông số kỹ thuật:
- Nguồn vào: 10-60VDC
- Dòng điều khiển: 0-10A
- Công Suất Điều Khiển: 12V=72W，24V=192W····60V=480W
- Kích thước: 73mmx39mmx31mm
- Trọng lượng: 61 gram
+ Nguồn đầu vào là 9V – 42V.
+ Dòng cấp tối đa là 4A.
+ Ngõ vào có cách ly quang, tốc độ cao.
+ Có tích hợp đo quá dòng quá áp.
+ Cân nặng: 200G.
+ Kích thước: 96 * 71 * 37mm.
Thông số kỹ thuật:
- Điện áp hoạt động: DC12V-DC40V qua biến trở.
- Điện áp Vin (Arduino): DC 6.5V ~ 12VDC
- Điện áp VMS: 4.8 ~ 35VDC
- Dòng tĩnh Iss: <36mA
- Dòng tải tối đã mỗi cầu H: 2A
- Công suất tối đa: 25W
- Điện áp của tính hiệu điều khiển: 5V ~ 7V
- Dòng của tín hiệu điều khiển: 0 ~ 36mA
- Nhiệt độ: -25 độ ~ 130 độ C
- Kích thước: 68 x 53mm
- Được thiết kế phù hợp sử dụng với Arduino Uno
- Kênh điều khiển:
+ Kênh A:
+ Kênh B:
- Mạch có chức năng điều khiển động cơ DC hoặc động cơ bước
Thông số kỹ thuật:
Nguồn vào: 9-60VDC
Dòng điều khiển: 0-20A
Kích thước: Chiều dài: 92MM,Chiều rộng 52MM Cao 36MM
Trọng lượng: 152 gram
Thông số kỹ thuật:
Nguồn vào: 9-60VDC
Dòng điều khiển: 0-10A
Kích thước: Chiều dài: 92MM,Chiều rộng 52MM Cao 36MM
Trọng lượng: 152 gram
Thông số kỹ thuật:

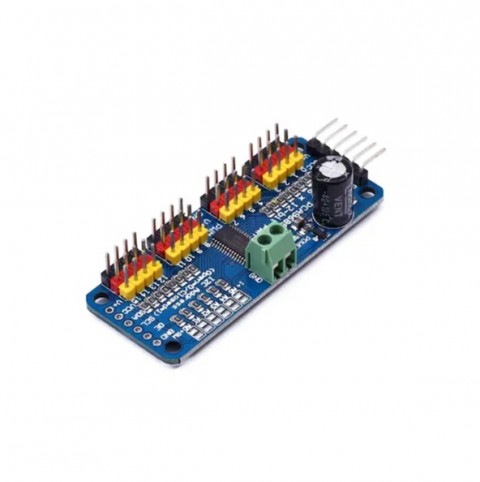

Thông số kỹ thuật:
- Tương thích với điện áp 5V, tuy nhiên có thể điều khiển nó qua MCU 3.3V và vẫn an toàn khi cấp nguồn 6V cho Servo.
- Tần số PWM có thể điều chỉnh lên khoảng 1.6 KHz.
- Độ phân giải 12 bit cho mỗi ngõ ra servo, có nghĩa là khoảng 4us tại 60Hz.
- Giao tiếp trực tiếp với Driver bằng chuẩn giao tiếp I2C.
- Có 6 chân địa chỉ vì vậy có thể giao tiếp được với 62 mạch driver khác nhau trên cùng một đường bus I2C nâng tổng số ngõ ra PWM là 992 cổng.
- Có thể khai báo điện trở ngõ ra dạng Push-Pull hoặc Open-Drain.
- Có thể nhanh chóng ngắt tín hiệu tất cả các ngõ ra.
Product Description
Input voltage: DC6-60V Output voltage: Linear under load
Output current: 0-30A Continuous current: 20A
Type of speed regulation: Current regulation Speed control method: Potentiometer
Speed range: 0 - 100% Control frequency: 15KHZ
Wiring Type: Barrier Terminal Blocks
Knob line length: 12CM
Module size: length * width * height 85MM*58MM*38MM
Product net gain: 120g
Motherboard installed size: length * width 75MM * 56MM
Potentiometer mounting hole: 7MM Note: The digital display is the percentage of non-motor actual speed
Thông số kỹ thuật:
- Điện áp : DC12-48V
- Dòng tiêu thụ: 20A.
- Tần số: 25kHz
- Kích thước:77x45x28MM
Thông số kỹ thuật:
- Điện áp : DC6-48V
- Dòng tiêu thụ: 30A.
- Tần số: 15kHz
- Kích thước:75x56x28MM
Thông số kỹ thuật:
Module điều khiển động cơ 6-28V 3A
- Điện áp : DC6-28V
- Dòng tiêu thụ: 3A.
- Kích thước:32x50x15MM
Thông số kỹ thuật
- Nguồn cung cấp: 4.0 ~ 6.0VDC.
- Một cổng cấp nguồn vào và 3 cổng ngõ ra cho servo.
- Có 3 chế độ test có thể chọn bằng nút nhấn trên mạch.
- Có đèn led hiện thị chế độ test.
- Kích thước: 46 x 32 x 17mm.
- Khối lượng: 8g.
- Điều chỉnh: sử dụng tay, tự động
Mạch Điều Khiển Động Cơ L298 có thể điều khiển tốc độ và chiều quay của động cơ DC một cách dễ dàng, ngoài ra module L298 còn điều khiển được 1 động cơ bước lưỡng cực.
Mạch cầu H L298 động cơ có điện áp từ 5V đến 35V.
