MODULE 4 LED 7 ĐOẠN 0.36 INCH KIỂU ĐỒNG HỒ DÙNG IC TM1637

Thông số kỹ thuật:

- Sử dụng 4 led 7 đoạn (0.36 inch).

- 2 chân cấp nguồn ( VCC, GND) và 2 chân điều khiển (CLK, DATA ).

- Led 7 đoạn được tích hợp IC chuyên dụng TM1637.

- Tín hiệu điều khiển có thể là 5V hoặc 3V3.

- Có 4 lỗ bắt vít M3 thuận tiện cho việc gá đặt.

-  Kích thước: 42 x 24 x12 mm.

- Trọng lượng: 8g.

Thông số kỹ thuật:
- Điện áp cung cấp: 5VDC
- Giao tiếp với MCU: VCC, GND, STB, CLK, DIO
- Gồm 8 LED 7 đoạn, 8 Phím bấm.

Thông số kỹ thuật:

Sơ đồ chân

3 jumper màu đỏ

Thông số kỹ thuật
- Nguồn cấp :   5 – 7VDC
- Dòng tiêu thụ :   10mA
- Ngõ ra analog với tỉ lệ:   0.5V ~ 0.1mg/m3
- Nhiệt độ hoạt động :   -10 ~ 65 ℃
- Kích thước:   46 x 30 x 17.6 mm
- Kích thước phát hiện hạt bụi nhỏ nhất:  0.8m
- Độ nhạy: 0.5V / (0.1mg / m3)
- Trọng lượng: 15g

Relay 12V có trễ IC555 với ngõ ra kích 1 relay, mạch được ứng dụng trong các ứng dụng cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC Timer NE555 và điều chỉnh được thời gian trễ bằng biến trở. Thời gian trễ trong khoảng từ 0 ~ 10s.

Đặc tính nổi bật:

-  Điều chỉnh  thời gian bằng biến trở delay từ 0- 10 giây.
-  Tăng giá trị biến trở hoặc điện dung c1 để tăng thời gian trễ.
-  Có đèn báo nguồn ở ngõ vào
-  Đóng ngắt được các thiết bị 220v/10a, công suất tối đa 2000W.

Thông số kỹ thuật:

- Chip chính: NE555
- Điện áp làm việc: 12VDC
- Thời gian chậm trễ: 0~10 s
- Kích thước: 6.8cm*2.1cm
- Khối lượng 120g

 Module Cảm Biến Radar RCWL-0516 dùng để phát hiện vật cản bằng sóng radar, với khoảng cách phát hiện từ 5 đến 9m, sóng có thể xuyên một số vật cản bằng nhựa, gỗ mỏng nên có thể đặt module trong hộp để bảo vệ. Cảm biến có độ nhay và độ bền cao.

Thông số kĩ thuật:

• Điện áp hoạt động: 4~28VDC.
• Dòng tiêu thụ:2.8mA, 3mA (max)
• Khoảng cách hoạt động:5-9m
• Năng lượng truyền:20mW (chuẩn);30mW (max)
• Điện áp ra:3.2-3.4V
• Dòng ra: 100mA
• Nhiệt độ hoạt động: -20 ~ 80 C

Thông số kỹ thuật:

- Nguồn: 3-5V.
- Dòng tiêu thụ: <4mA.
- Ngõ ra: Analog.
- Độ dài dây: 61cm.
- Đường kính cảm biến: 1.6cm.

Thông số kỹ thuật:
- Điện áp ngõ vào: từ 5 ~ 15V.
- Dòng ngõ vào: >=100mA.
- Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP
- LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off,
-Vùng tần số ngõ ra có thể chọn:
      -LF: 1Hz ~ 50Hz
      -IF: 50Hz ~ 1KHz
      -High-frequency: 1KHz ~ 10KHz
      -HF: 10KHz ~ 200KHz
- Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.

Đây là module cảm biến chuyển động thu nhỏ dùng vi sóng ( microwave ) với tần số 10.525 Ghz. Nó thuộc loại X­Band Bi­Static Doppler Transceiver. Bên trong cảm biến chứa bộ phận tạo dao động Dielectric Resonator ( vật liệu cách điện thường là ceramic để tạo sóng microwave ) và 1 cặp Microstrip patch antenna ( loại anten pcb trên mạch tích hợp sẵn bên trong cảm biến ) => tạo ra sóng ổn định để dò chuyển động dựa trên hiệu ứng doppler độ tin cậy rất cao.

Thông số kỹ thuật :

  - Điện áp hoạt động : 5VDC
  - Công suất phát sóng : 15dBm
  - Dòng tiêu thụ : 30mA
  - Phạm vi phát hiện (20m)
  - Kích thước : 37 x 45 x 8mm

Thông tin sản phẩm:

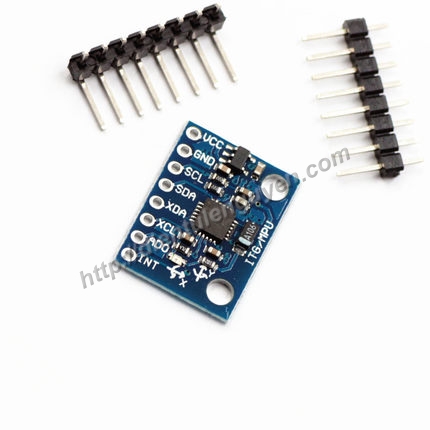

MPU-6050 là một trong những giải pháp cảm biến chuyển động đầu tiên trên thế giới có tới 6 (mở rộng tới 9) trục cảm biến tích hợp trong 1 chip duy nhất.

MPU-6050 sử dụng công nghệ độc quyền MotionFusion của InvenSense có thể chạy trên các thiết bị di động, tay điều khiển...

Thông tin sản phẩm:
Cảm biến màu sắc TCS3200 sử dụng IC TAOS TCS3200 RGB với 4 led trắng.
Cảm biến màu TCS3200 có thể phát hiện và đo lường một phạm vi gần như vô hạn của màu sắc có thể nhìn thấy.
Cảm biến màu TCS3200  tích hợp 1 dãy  bộ dò ánh sáng quang bên trong, với mỗi cảm biến ứng với các màu đỏ, xanh lá, xanh dương. Các bộ lọc của mỗi màu được phân bố đều khắp cảm biến để loại bỏ sai lệch vị trí giữa các màu sắc. Bên trong cảm biến có bộ dao động tạo ra sóng vuông có tần số là tỷ lệ thuận với cường độ của màu sắc được lựa chọn.

THÔNG SỐ KỸ THUẬT:

- Sử dụng transistor 9012.

- Điện áp hoạt động 3v3- 5VDC.

- Kích thước: 3.3x1.3mm.

- Có 3 Chân GND, VCC, I/0 tiện ch việc giao tiếp bên ngoài, gắn vào các module điều khiển,

- Module sử dụng còi chip 3V hoặc 5V

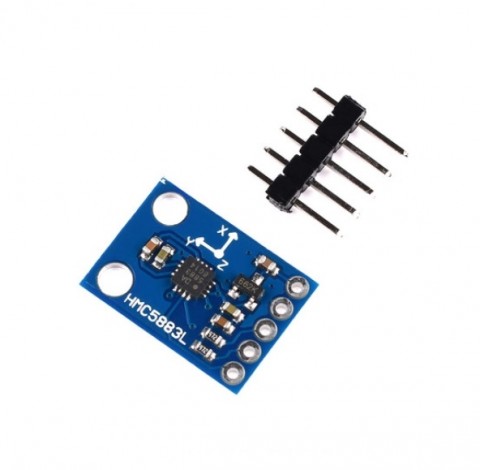

Thông số kĩ thuật:
- Điện áp: 3-5V
- Mô hình: GY-273
- IC: HMC5883L (từ trường 3 trục), IC ký hiệu L883
- Giao tiếp: I2C
- Độ chính xác: 1-2 độ
- Tích hợp ADC 12 bit
- Tốc độ dữ liệu tối đa 160Hz
- Phạm vi từ -8 đến +8 Gauss

Ứng dụng: Dùng trong các ứng dụng xác định phương hướng từ trường, la bàn, trong robot tự hành...
Thư viện Arduino HMC5883L Arduino Library

Specification
1. On-board MMA7361 (replace MMA7260) low-cost micro capacitive acceleration sensor.
2. Support 5V/3.3V voltage input, RT9161 onboard, lower pressure drop than the 1117, faster load speed, is ideal for high noise power supply environment.
3. Range selected by microcontroller IO, can also be resistance selection.
4. Common pins are lead out, pins standard 100mil (2.54mm), convenient for the matrix board.
5. Sleep Mode can be controlled by microcontroller IO.
6. PCB size: 27.9 (mm) x16.8 (mm).


Sơ đồ chân:

• VCC → 5V
• GND → GND
• DIN → P22
• CS → P21
• CLK → P20

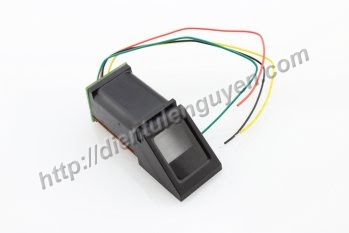

Module này có thể giao tiếp trực tiếp qua giao thức UART có thể kết nối trực tiếp đến vi điều khiển hoặc qua PC adapter Max232/USB-Serial. Người sử dụng có thể lưu trữ dữ liệu vân tay trực tiếp vào module. Module có thể dễ dàng giao tiếp với các loại vi điều khiển chuẩn 3.3V hoặc 5V. Có một con Led đỏ được bật sáng nằm sẵn trong ống kính trong suốt quá trình chụp vân tay. Cảm biến với độ chính xác cao và có thể được nhúng vào các thiết bị như: điều khiển truy cập, két sắt, khóa cửa nhà, khóa cửa xe,... Có thể chứa lên đến 165 dạng vân tay khác nhau trong bộ nhớ FLASH của board.

Features:

• 100% Brand new and high quality.
• Power: 5V
• Material: PCB + Electronic Components
• Size: 82 * 15 * 18mm
• Color: Green
• Wiring instructions (a program, for example, you can pick any IO port definition can be modified in the program):

VCC → 5V

GND → GND

DIN → P00

CS → P01

CLK → P02

Notice:

1. VCC and GND Do not reversed, it would burn the chip
2. 51 MCU P0 port requires pull-up resistor, if your device does not have a pull-up resistor can be connected to other ports data lines

Thông số sản phẩm:
- Đối với 1S-8S phát hiện lithium
- Phát hiện chính xác 2. Điện áp: ± 0.01V
- Phạm vi hiển thị điện áp: 0.5V ~ 4.5V
- Tổng phạm vi hiển thị điện áp: 0.5V ~ 36V

Thông số kỹ thuật:

- Rotary Encoder Module xoay 360 độ và không giới hạn số vòng quay. Encoder đưa ra 2 sóng vuông 90 độ. Gọi là 2 phase A và B. Xung từ encoder đưa ra có thể dùng để nhận biết chiều quay, tốc độ quay, vị trí. Module cung cấp 2 ngõ ra cho 2 phase và 1 ngõ ra dạng nút nhấn. Ngõ ra 2 kênh dạng xung khi xoay, giống như 1 encoder, còn gọi là Volume số.
- Có ngõ ra số on/off như 1 nút nhấn cơ.
- Góc xoay không giới hạn, chiều quay có thể được phân biệt theo dạng xung ngõ ra của 2 kênh.
- Chân kết nối kiểu hàng rào cắm (5 chân).
- Điện áp hoạt động 5VDC
• Các chân tín hiệu:
+: chân cấp nguồn dương
GND: chân cấp nguồn âm
CLK: phase A
DT: phase B
SW: button
